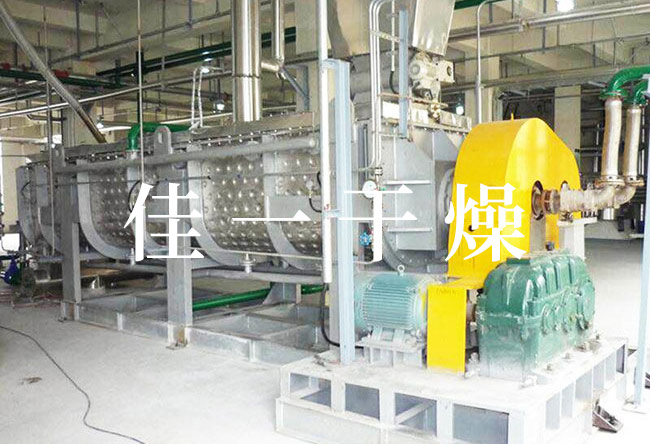

污泥空心桨叶干燥机工程
2019年09月09日
一、工艺条件:(客户提供)
1、物料: 化学污泥
2、初水份: 50%(湿基)
3、终水份: 30%(湿基)
4、湿处理量:1.4T/h
5、加热方式: 饱和蒸汽加热 0.5MPa
6、设备材质: 物料接触304,其余A3
7、安装: 室内
8、电源: 380V 50HZ 三相四线
9、环境: 20℃ 760mmHg 相对湿度: φ=80%
二、工艺计算:
1、 湿处理量:
G湿=1400kg/h
2、 水分蒸发量:
W水=400kg/h
3、 干品量:
G干=1000kg/h
4、蒸发水份必须的热量:
Q1=238000kcal/h
5、 物料升温必须的热量:
Q2=24000kcal/h
6、 湿物料中水分升温所必须的热量:
Q3=42000kcal/h
7、 干燥器面积计算:
Q总=304000kcal/h 热损失取15%, Q=349600kcal/h
Q≈K.A△tm K取70 △tm=80℃ 则A=62.42m2
实取:KJG-65m2空心桨叶干燥机 1 台设备完成。
