电池级硫酸亚铁快速旋转闪蒸干燥机工程
2019年09月09日
这是电池级草酸亚铁快速旋转闪蒸干燥机的使用,在实际的应用中,快速旋转闪蒸干燥机的使用范围非常的广泛。

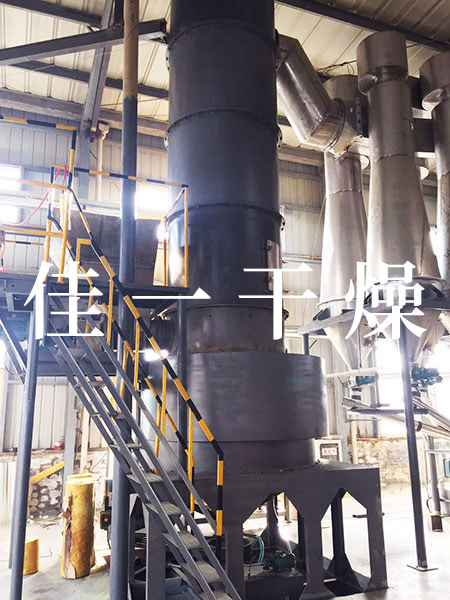

我司于合肥亚龙化工签订的2套电池级草酸亚铁快速旋转闪蒸干燥机早已投入使用
三、工艺参数
1、物料名称:草酸亚铁
2、成品产能:1500Kg/h(根据现有设备估算)
3、成品含水量:¢1%
4、进料含水量:15%
5、热源:饱和蒸汽(0.6Mpa)
6、收料方式:高效旋风分离器+脉冲布袋除尘器
7、材质:物料接触不锈钢304制作,其余为碳钢制作
四、物料衡算及热量衡算:
初含水量:15%;终含水:1%;
1、干粉产量:1500Kg/h
2、蒸发水分:247 Kg/h
3、处理量:1747Kg/h
热量衡算:
取进风温度:120℃,出风温度:75℃左右,环境温度20℃,物料温度20℃,
1、蒸发水分所需热量: 152375Kcal/h
2、物料升温吸收热量: 33000Kcal/h
3、干空气耗量:22156Kg/h
4、尾气排风量:26587 m3/h
根据以上计算和物料特性选取XSG-1400闪蒸干燥机一台
五、设备主要计算参数:
1、设备名称:旋转闪蒸干燥机
2、设备型号:XSG-1400型
3、进风温度:120℃
4、出风温度:75-80℃(可调)
5、产量:1500kg/h
6、加热方式:饱和蒸汽0.6Mpa
7、蒸汽耗量:~1000Kg/h
8、布袋除尘器需配套压缩空气由用户自备。压缩空气耗量:1.78-2m3/min,额定排气压力:0.4-0.6MPa
9、装机功率:~122.5kw
10、设备最大高度:11.7m
