脲醛树脂喷雾干燥机
 2020年11月11日 |阅读次数:30

一、基本参数:

1、物料:脲醛树脂

2、原料状态:液体

3、进料含水量:48%

4、产品含水量:≤1%

5、产量:3t/12h,即250Kg/h(蒸发水分226kg/h)

6、热源:直接式燃天然气热风炉

7、设备材质:物料接触部分为不锈钢,其余碳钢

8、进风温度:180~250℃,出风温度:65~75℃

二、公用工程:

1、装机容量: 39.25KW

2、压缩空气耗量:0.4m3/min,压力:0.5~0.6MPa

三、设备主要配置及技术性能说明:

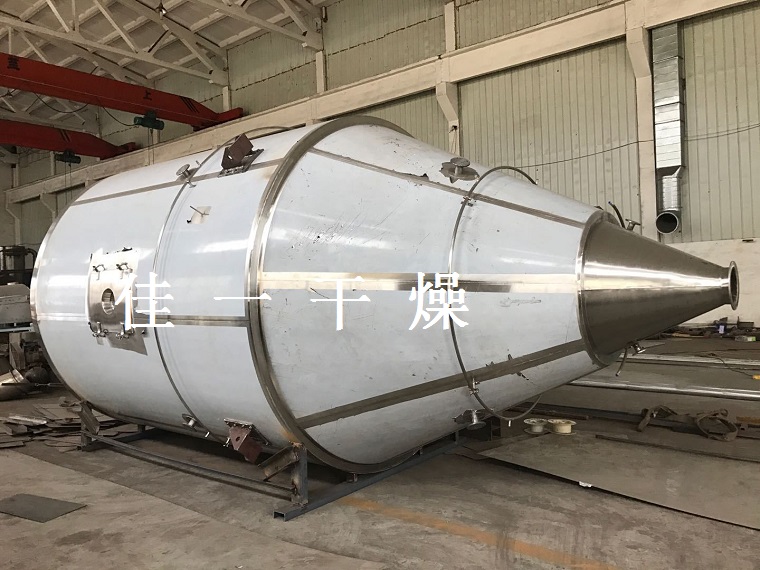

1、喷雾干燥塔

型号:LPG250(干燥容积:65m3)

塔体直径:4m,直段高度4m,锥体高度:3.2m (下锥角:60度)

冷壁:75mm,塔体照明:200W,含观察清洗门

(1)由于脲醛树脂具有热塑性,因此干燥塔壁必须保持较低的温度,所以在直段筒体壁设有冷却空气夹套,同时塔体内部安装有旋转冷空气清扫装置,以免产生粘壁。

(2)为防止物料干粉在塔体下锥体堆积,在锥体安装振打器,使粉料及时从出料口排出,保证设备连续稳定运行。

2、雾化器:

型号:LPG-300-5.5KW

处理能力:~600kg/h

雾化盘直径:150mm,转速:15500rpm

冷却:泵油外循环强制冷却

3、供料泵:

型号:GF15-2-0.75KW

供料量:0~0.63m3/h,排出压力:1.2MPa

流量调整:变频调速

4、旋风分离器:

型号:XF-950

5、布袋除尘器

型号:MF-108

布袋规格型号:φ1200×2000mm,布袋数量:108只

布袋面积:81㎡

6、星型卸料阀:

型号:TFGF-2.8-0.75KW

7、塔体空气振打器:

型号:ZC-60

数量:6只

压缩空气耗量:0.6m3/min,压力:0.5~0.6MPa

8、加热系统:

型号:ZRQ-35(直接式)

供热量:35万大卡,供风温度:180~250℃

燃料:天然气,热值:8500Kcal/N.m3

耗气量:42N.m3/h

9、引风机:

型号:9-26-5.6A-30KW

风量:6032~9500m3/h;风压:7610~6527Pa

10、管道:系统安装所需管道及法兰

11、电控系统:

电流电压显示,进、排风温度显示,进风温度自动控制,所有电机按钮启、停等。

注:现场电器连接所需电缆与桥架由需方提供。
