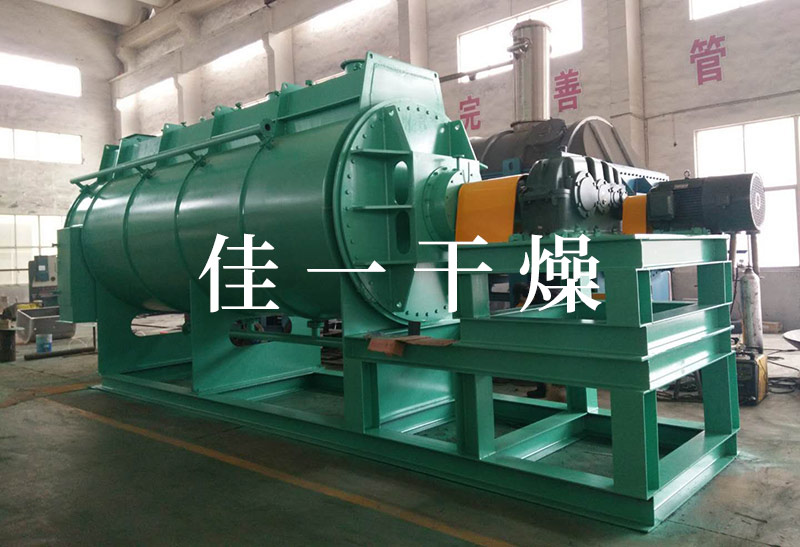

市政污泥圆盘桨叶干燥机工程案例
一、工艺条件:
1、物料: 市政污泥
2、湿品处理量: ~50T/24h(按照2084kg/h计算)
3、初水分: ~70%(湿基)
4、终水份: ~40%(湿基
5、干品堆积比重: ~0.8g/cm3
6、 热源: 导热油
7、 干燥温度: 200--250℃
8、尾气回收: 旋风+水膜除尘器
9、设备材质: 全部A3钢
10、安装: 室内
11、电源: 380V 50HZ 三相四线
12、环境: 20℃ 760mmHg 相对湿度: φ=80%
13.干燥方式: 双轴空心圆盘桨叶干燥机
二、工艺计算:(理论)
1、每小时70%时的湿处理量: G湿≈2084kg/h
2、每小时水分蒸发量: W水≈1042kg/h
3、每小时40%的干品量: G干≈1042kg/h
4、蒸发水份必须的热量: Q1≈619990kcal/h
5、干物料升温必须的热量: Q2≈33344kcal/h
6、湿物料中水分升温所必须的热量: Q3≈87528kcal/h
7、干燥器面积计算: Q总≈740862kcal/h
Q实际≈851991kcal/h(根据此热量选导热油炉)
A=100m2
实际放10--20%余量,
实取:KJG-120m2空心圆盘桨叶干燥机 1台设备完成。
8、干空气耗量:L≈3618kg/h (按照排湿口85--90℃,相对湿度60%)
